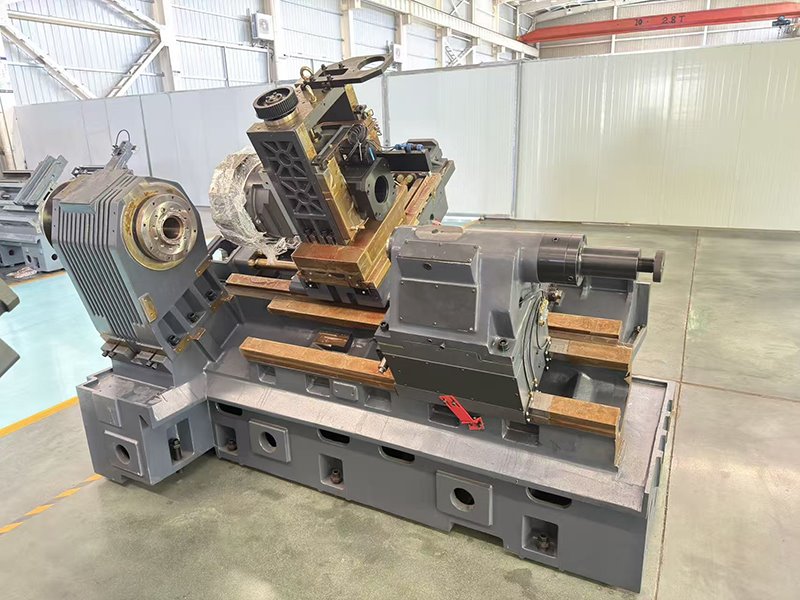

БОКС ваи струг је високо цењен у прецизном стругању и глодању због своје супериорне{0}}носивости, стабилног рада и флексибилне конфигурације.
Механичке предности
Високо{0}}квалитетни одливци
Кревет и кључни структурни делови су направљени од -квалитетне ХТ300, која се производи поступком ливења у песак смоле. Овај напредни процес ливења ефикасно побољшава густину и структурну униформност ливеног гвожђа, побољшава укупну крутост и перформансе пригушивања вибрација машине алатке.

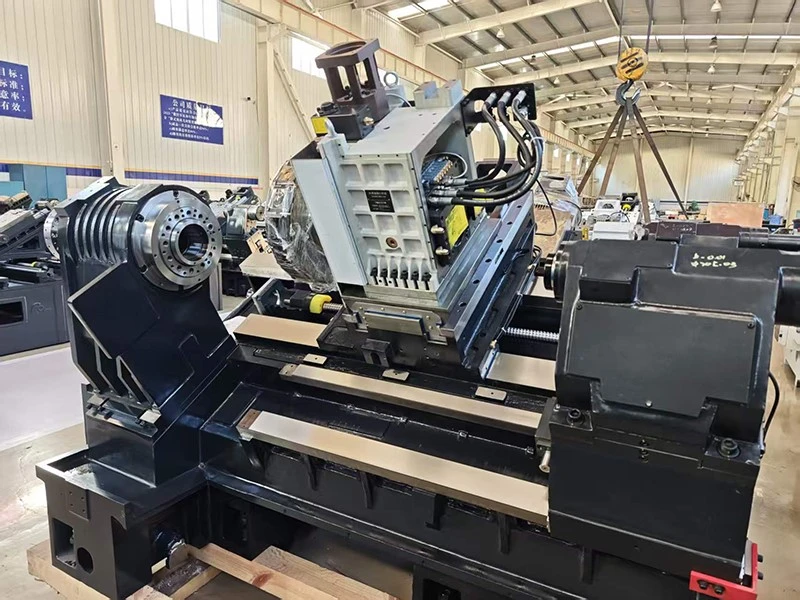

Дизајн косих кревета
Струг усваја научну структуру косог лежаја, обично нагнуту под углом од 30 степени. Дизајн косог кревета пружа бољу ергономију, олакшавајући оператерима приступ послу и алатима, побољшавајући ефикасност обраде; што је још важније, структура косог кревета може боље да расподели оптерећење БОКС начином, додатно испољавајући своје предности у обради великог-оптерећења.
БОКС Ваи Десигн
БОКС пут је са већом површином контакта између површина водилице, јачом носивошћу-оптерећења и отпорношћу на удар, и може ефикасно да апсорбује вибрације настале током тешког сечења, обезбеђујући стабилност машине алатке током велике-оптерећења, велике-сечења.
Брзи{0} фид велике брзине
Кс и З осе струга су дизајниране са великом брзином{0}}покретања, а велика брзина може да достигне 14м/мин. Оно што га разликује од стругова са линеарним шинама је то што БОКС ваи може да одржи одличну стабилност и тачност позиционирања чак и при-брзином брзом померању.
Одлична отпорност на хабање и дуготрајна{0}}стабилност
БОКС начин усваја процес прецизног млевења и гашења, са високом површинском тврдоћом и глаткоћом, и опремљен је професионалним системом подмазивања како би се обезбедило равномерно подмазивање површине вођице, ефикасно смањујући трење и хабање.
Флексибилне механичке конфигурације
Флексибилне конфигурације куполе
Струг је опремљен флексибилним системом куполе, који се може прилагодити различитим потребама обраде. Опционе конфигурације укључују серво куполу, моторну куполу и моторну куполу са И-осом.
Опциони серво задњи део
Струг може да буде опремљен са два типа серво задњих стокова како би се задовољиле различите потребе за подршком за радни предмет: задњи серво држач са кугличним вијком и задњи серво држач са погоном З-осом. Потпуно програмабилни серво задњи стожац може се контролисати програмом делова
Двострука конфигурација вретена
Дизајн са двоструким вретеном омогућава алатној машини да заврши обраду оба краја радног комада у једном стезању, избегавајући поновљене грешке стезања, значајно побољшавајући ефикасност обраде и тачност обраде.
Поклопци од лима и водича
Струг може да буде опремљен лимом и поклопцима за вођице КСЗ-осе.
Опциони водич за прилагођавање
Стандардни БОКС начин се може заменити линеарним ваљкастим водичем у складу са стварним потребама обраде
| Серија РХ-45Х | ||||||
| Модел | РХ-45Х-1500 | РХ-45Х-2000 | РХ-45Х-3000 | РХ-45Х-4000 | РХ-45Х-5000 | РХ-45Х-6000 |
| Капацитет | ||||||
| Макс. Свинг Диа. | Φ1400 мм | Φ1400 мм | Φ1400 мм | Φ1400 мм | Φ1400 мм | Φ1400 мм |
| Макс. Турнинг Диа | Φ1100 мм | Φ1100 мм | Φ1100 мм | Φ1100 мм | Φ1100 мм | Φ1100 мм |
| Мак Турнинг Диа. преко Туррет | Φ780 мм | Φ780 мм | Φ780 мм | Φ780 мм | Φ780 мм | Φ780 мм |
| Максимална дужина окретања | 1600мм | 2100мм | 3100 мм | 4100мм | 5100 мм | 6100 мм |
| Вретено | ||||||
| Тип вретена | A2-15 | A2-15 | A2-15 | A2-15 | A2-15 | A2-15 |
| Опционо Цхуцк | 24"(Φ610 мм) | 24"(Φ610 мм) | 24"(Φ610 мм) | 24"(Φ610 мм) | 24"(Φ610 мм) | 24"(Φ610 мм) |
| Препоручује се мотор вретена | 37 КВ | 37 КВ | 37 КВ | 37 КВ | 37 КВ | 37 КВ |
| Излазни обртни момент (две брзине) | 1540 Нм (однос смањења 1:5) / 3210 Нм (однос смањења 1:10,4) |
1540 Нм (однос смањења 1:5) / 3210 Нм (однос смањења 1:10,4) |
1540 Нм (однос смањења 1:5) / 3210 Нм (однос смањења 1:10,4) |
1540 Нм (однос смањења 1:5) / 3210 Нм (однос смањења 1:10,4) |
1540 Нм (однос смањења 1:5) / 3210 Нм (однос смањења 1:10,4) |
1540 Нм (однос смањења 1:5) / 3210 Нм (однос смањења 1:10,4) |
| Однос редукције ременице | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 |
| Макс. брзина вретена (две брзине) | 300 обртаја у минути (однос смањења 1:5) / 144 о/мин (однос смањења 1:10,4) |
300 обртаја у минути (однос смањења 1:5) / 144 о/мин (однос смањења 1:10,4) |
300 обртаја у минути (однос смањења 1:5) / 144 о/мин (однос смањења 1:10,4) |
300 обртаја у минути (однос смањења 1:5) / 144 о/мин (однос смањења 1:10,4) |
300 обртаја у минути (однос смањења 1:5) / 144 о/мин (однос смањења 1:10,4) |
300 обртаја у минути (однос смањења 1:5) / 144 о/мин (однос смањења 1:10,4) |
| Пречник вретена | Φ220 мм | Φ220 мм | Φ220 мм | Φ220 мм | Φ220 мм | Φ220 мм |
| Макс. Бар Цапацити | Φ205мм | Φ205мм | Φ205мм | Φ205мм | Φ205мм | Φ205 мм |
| Храњење | ||||||
| Кс/З куглични вијак | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 |
| Кс/З водич | Пут кутије / Пут кутије | Пут кутије / Пут кутије | Пут кутије / Пут кутије | Пут кутије / Пут кутије | Пут кутије / Пут кутије | Пут кутије / Пут кутије |
| Кс Травел | 560 мм | 560 мм | 560 мм | 560 мм | 560 мм | 560 мм |
| З Травел | 1900 мм | 2400 мм | 3400 мм | 4400 мм | 5400 мм | 6400 мм |
| Препоручују се обртни моменти мотора Кс/З оса | 35/48 Нм | 35/48 Нм | 35/48 Нм | 35/48 Нм | 35/48 Нм | 35/48 Нм |
| Брза брзина Кс/З оса | 12/12 м/мин | 12/12 м/мин | 12/12 м/мин | 12/12 м/мин | 12/12 м/мин | 12/12 м/мин |
| Кс/З Тип погона | Директна{0}}вожња | Директна{0}}вожња | Директна{0}}вожња | Директна{0}}вожња | Директна{0}}вожња | Директна{0}}вожња |
| Туррет | ||||||
| Туррет Типе | 12 алата (200-12Т-430) | 12 алата (200-12Т-430) | 12 алата (200-12Т-430) | 12 алата (200-12Т-430) | 12 алата (200-12Т-430) | 12 алата (335-12Т-430) |
| Спец. живог алата за млевење | / | / | / | / | / | / |
| Брзина живог алата за млевење | / | / | / | / | / | / |
| Централна висина држача алата | 100мм | 100мм | 100мм | 100мм | 100мм | 100мм |
| Препоручена средишња висина куполе | / | / | / | / | / | / |
| Снага алата за глодање уживо | / | / | / | / | / | / |
| Спец. живог алата за млевење | / | / | / | / | / | / |
| Пречник држача алата за бушење | 40 мм | 40 мм | 40 мм | 40 мм | 40 мм | 40 мм |
| Секција држача алата за окретање | 32*32 мм | 32*32 мм | 32*32 мм | 32*32 мм | 32*32 мм | 32*32 мм |
| Таилстоцк | ||||||
| Линеарни тип водилице | бок ваи | бок ваи | бок ваи | бок ваи | бок ваи | бок ваи |
| Макс. Ход репа | 1700 мм | 2200 мм | 3200 мм | 4200 мм | 5200 мм | 6200 мм |
| Пречник пера | Φ180 мм | Φ180 мм | Φ180 мм | Φ180 мм | Φ180 мм | Φ180 мм |
| Потез пера | 150 мм | 150 мм | 150 мм | 150 мм | 150 мм | 150 мм |
| Конус пера задњег стожера | МТ 6# | МТ 6# | МТ 6# | МТ 6# | МТ 6# | МТ 6# |
| Други | ||||||
| Тежина рама машине | 20000кг | 22000кг | 24000кг | 28000кг | 32000кг | 36000кг |
| Серија РХ-45ХМ | ||||||
| Модел | РХ-45ХМ-1500 | РХ-45ХМ-2000 | РХ-45ХМ-3000 | РХ-45ХМ-4000 | РХ-45ХМ-5000 | РХ-45ХМ-6000 |
| Капацитет | ||||||
| Макс. Свинг Диа. | Φ1400 мм | Φ1400 мм | Φ1400 мм | Φ1400 мм | Φ1400 мм | Φ1400 мм |
| Макс. Турнинг Диа | Φ930 мм | Φ930 мм | Φ930 мм | Φ930 мм | Φ930 мм | Φ930 мм |
| Мак Турнинг Диа. преко Туррет | Φ780 мм | Φ780 мм | Φ780 мм | Φ780 мм | Φ780 мм | Φ780 мм |
| Максимална дужина окретања | 1600мм | 2100мм | 3100 мм | 4100мм | 5100 мм | 6100 мм |
| Вретено | ||||||
| Тип вретена | A2-15 | A2-15 | A2-15 | A2-15 | A2-15 | A2-15 |
| Опционо Цхуцк | 24"(Φ610 мм) | 24"(Φ610 мм) | 24"(Φ610 мм) | 24"(Φ610 мм) | 24"(Φ610 мм) | 24"(Φ610 мм) |
| Препоручује се мотор вретена | 37 КВ | 37 КВ | 37 КВ | 37 КВ | 37 КВ | 37 КВ |
| Излазни обртни момент (две брзине) | 1540 Нм (однос смањења 1:5) / 3210 Нм (однос смањења 1:10,4) |
1540 Нм (однос смањења 1:5) / 3210 Нм (однос смањења 1:10,4) |
1540 Нм (однос смањења 1:5) / 3210 Нм (однос смањења 1:10,4) |
1540 Нм (однос смањења 1:5) / 3210 Нм (однос смањења 1:10,4) |
1540 Нм (однос смањења 1:5) / 3210 Нм (однос смањења 1:10,4) |
1540 Нм (однос смањења 1:5) / 3210 Нм (однос смањења 1:10,4) |
| Однос редукције ременице | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 |
| Макс. брзина вретена (две брзине) | 300 РПМ (однос смањења 1:5) / 144 о/мин (однос смањења 1:10,4) |
300 обртаја у минути (однос смањења 1:5) / 144 о/мин (однос смањења 1:10,4) |
300 обртаја у минути (однос смањења 1:5) / 144 о/мин (однос смањења 1:10,4) |
300 обртаја у минути (однос смањења 1:5) / 144 о/мин (однос смањења 1:10,4) |
300 обртаја у минути (однос смањења 1:5) / 144 о/мин (однос смањења 1:10,4) |
300 обртаја у минути (однос смањења 1:5) / 144 о/мин (однос смањења 1:10,4) |
| Пречник вретена | Φ220 мм | Φ220 мм | Φ220 мм | Φ220 мм | Φ220 мм | Φ220 мм |
| Макс. Бар Цапацити | Φ205мм | Φ205мм | Φ205мм | Φ205мм | Φ205мм | Φ205 мм |
| Храњење | ||||||
| Кс/З куглични вијак | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 |
| Кс/З водич | Пут кутије / Пут кутије | Пут кутије / Пут кутије | Пут кутије / Пут кутије | Пут кутије / Пут кутије | Пут кутије / Пут кутије | Пут кутије / Пут кутије |
| Кс Травел | 560 мм | 560 мм | 560 мм | 560 мм | 560 мм | 560 мм |
| З Травел | 1900 мм | 2400 мм | 3400 мм | 4400 мм | 5400 мм | 6400 мм |
| Препоручују се обртни моменти мотора Кс/З оса | 35/48 Нм | 35/48 Нм | 35/48 Нм | 35/48 Нм | 35/48 Нм | 35/48 Нм |
| Брза брзина Кс/З оса | 12/12 м/мин | 12/12 м/мин | 12/12 м/мин | 12/12 м/мин | 12/12 м/мин | 12/12 м/мин |
| Кс/З Тип погона | Директна{0}}вожња | Директна{0}}вожња | Директна{0}}вожња | Директна{0}}вожња | Директна{0}}вожња | Директна{0}}вожња |
| Туррет | ||||||
| Туррет Типе | 12 алата (БМТ75) | 12 алата (БМТ75) | 12 алата (БМТ75) | 12 алата (БМТ75) | 12 алата (БМТ75) | 12 алата (БМТ75) |
| Препоручена средишња висина куполе | 150 мм/ | 150 мм/ | 150 мм/ | 150 мм/ | 150 мм/ | 150 мм/ |
| Централна висина држача алата | 100мм | 100мм | 100мм | 100мм | 100мм | 100мм |
| Спец. живог алата за млевење | БМТ75 | БМТ75 | БМТ75 | БМТ75 | БМТ75 | БМТ75 |
| Брзина живог алата за млевење | 6000 о/мин (0 степени)/ 4000 о/мин (90 степени) | 6000 о/мин (0 степени)/ 4000 о/мин (90 степени) | 6000 о/мин (0 степени)/ 4000 о/мин (90 степени) | 6000 о/мин (0 степени)/ 4000 о/мин (90 степени) | 6000 о/мин (0 степени)/ 4000 о/мин (90 степени) | 6000 о/мин (0 степени)/ 4000 о/мин (90 степени) |
| Препоручена снага алата за глодање уживо | 5,5/7,5 кв | 5,5/7,5 кв | 5,5/7,5 кв | 5,5/7,5 кв | 5,5/7,5 кв | 5,5/7,5 кв |
| Спец. живог алата за млевење | ЕР32 | ЕР32 | ЕР32 | ЕР32 | ЕР32 | ЕР32 |
| Пречник држача алата за бушење | 40 мм | 40 мм | 40 мм | 40 мм | 40 мм | 40 мм |
| Секција држача алата за окретање | 32*32 мм | 32*32 мм | 32*32 мм | 32*32 мм | 32*32 мм | 32*32 мм |
| Таилстоцк | ||||||
| Линеарни тип водилице | бок ваи | бок ваи | бок ваи | бок ваи | бок ваи | бок ваи |
| Макс. Ход репа | 1700 мм | 2200 мм | 3200 мм | 4200 мм | 5200 мм | 6200 мм |
| Пречник пера | Φ180 мм | Φ180 мм | Φ180 мм | Φ180 мм | Φ180 мм | Φ180 мм |
| Потез пера | 150 мм | 150 мм | 150 мм | 150 мм | 150 мм | 150 мм |
| Конус пера задњег стожера | МТ 6# | МТ 6# | МТ 6# | МТ 6# | МТ 6# | МТ 6# |
| Други | ||||||
| Тежина рама машине | 20000кг | 22000кг | 24000кг | 28000кг | 32000кг | 36000кг |
| Серија РХ-45МИ | ||||||
| Модел | РХ-45МИ-1500 | РХ-45МИ-2000 | РХ-45МИ-3000 | РХ-45МИ-4000 | РХ-45МИ-5000 | РХ-45МИ-6000 |
| Капацитет | ||||||
| Макс. Свинг Диа. | Φ1400 мм | Φ1400 мм | Φ1400 мм | Φ1400 мм | Φ1400 мм | Φ1400 мм |
| Макс. Турнинг Диа | Φ990 мм | Φ990 мм | Φ990 мм | Φ990 мм | Φ990 мм | Φ990 мм |
| Мак Турнинг Диа. преко Туррет | Φ780 мм | Φ780 мм | Φ780 мм | Φ780 мм | Φ780 мм | Φ780 мм |
| Максимална дужина окретања | 1600мм | 2100мм | 3100 мм | 4100мм | 5100 мм | 6100 мм |
| Вретено | ||||||
| Тип вретена | A2-15 | A2-15 | A2-15 | A2-15 | A2-15 | A2-15 |
| Опционо Цхуцк | 24"(Φ610 мм) | 24"(Φ610 мм) | 24"(Φ610 мм) | 24"(Φ610 мм) | 24"(Φ610 мм) | 24"(Φ610 мм) |
| Препоручује се мотор вретена | 37 КВ | 37 КВ | 37 КВ | 37 КВ | 37 КВ | 37 КВ |
| Излазни обртни момент (две брзине) | 1540 Нм (однос смањења 1:5) / 3210 Нм (однос смањења 1:10,4) |
1540 Нм (однос смањења 1:5) / 3210 Нм (однос смањења 1:10,4) |
1540 Нм (однос смањења 1:5) / 3210 Нм (однос смањења 1:10,4) |
1540 Нм (однос смањења 1:5) / 3210 Нм (однос смањења 1:10,4) |
1540 Нм (однос смањења 1:5) / 3210 Нм (однос смањења 1:10,4) |
1540 Нм (однос смањења 1:5) / 3210 Нм (однос смањења 1:10,4) |
| Однос редукције ременице | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 |
| Макс. брзина вретена (две брзине) | 300 РПМ (однос смањења 1:5) / 144 о/мин (однос смањења 1:10,4) |
300 обртаја у минути (однос смањења 1:5) / 144 о/мин (однос смањења 1:10,4) |
300 обртаја у минути (однос смањења 1:5) / 144 о/мин (однос смањења 1:10,4) |
300 обртаја у минути (однос смањења 1:5) / 144 о/мин (однос смањења 1:10,4) |
300 обртаја у минути (однос смањења 1:5) / 144 о/мин (однос смањења 1:10,4) |
300 обртаја у минути (однос смањења 1:5) / 144 о/мин (однос смањења 1:10,4) |
| Пречник вретена | Φ220 мм | Φ220 мм | Φ220 мм | Φ220 мм | Φ220 мм | Φ220 мм |
| Макс. Бар Цапацити | Φ205мм | Φ205мм | Φ205мм | Φ205мм | Φ205мм | Φ205 мм |
| Храњење | ||||||
| Кс/З куглични вијак | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 |
| Кс/З водич | Бокс пут/Бокс пут/ Линеарни водич | Бокс пут/Бокс пут/ Линеарни водич | Бокс пут/Бокс пут/ Линеарни водич | Бокс пут/Бокс пут/ Линеарни водич | Бокс пут/Бокс пут/ Линеарни водич | Бокс пут/Бокс пут/ Линеарни водич |
| Кс Травел | 560 мм | 560 мм | 560 мм | 560 мм | 560 мм | 560 мм |
| З Травел | 1900 мм | 2400 мм | 3400 мм | 4400 мм | 5400 мм | 6400 мм |
| И Травел | 250 (±125) мм | 250 (±125) мм | 250 (±125) мм | 250 (±125) мм | 250 (±125) мм | 250 (±125) мм |
| Препоручују се обртни моменти мотора Кс/З/И оса | 35/48/11 Нм | 35/48/11 Нм | 35/48/11 Нм | 35/48/11 Нм | 35/48/11 Нм | 35/48/11Нм |
| Брза брзина оса Кс/З/И | 12/12/12 м/мин | 12/12/12 м/мин | 12/12/12 м/мин | 12/12/12 м/мин | 12/12/12 м/мин | 12/12/12 м/мин |
| Кс/З Тип погона | Директна{0}}вожња | Директна{0}}вожња | Директна{0}}вожња | Директна{0}}вожња | Директна{0}}вожња | Директна{0}}вожња |
| Туррет | ||||||
| Туррет Типе | 12 алата (БМТ75) | 12 алата (БМТ75) | 12 алата (БМТ75) | 12 алата (БМТ75) | 12 алата (БМТ75) | 12 алата (БМТ75) |
| Препоручена средишња висина куполе | 335 мм | 335 мм | 335 мм | 335 мм | 335 мм | 335 мм |
| Централна висина држача алата | 100мм | 100мм | 100мм | 100мм | 100мм | 100мм |
| Спец. живог алата за млевење | БМТ75 | БМТ75 | БМТ75 | БМТ75 | БМТ75 | БМТ75 |
| Брзина живог алата за млевење | 6000 о/мин (0 степени)/ 4000 о/мин (90 степени) | 6000 о/мин (0 степени)/ 4000 о/мин (90 степени) | 6000 о/мин (0 степени)/ 4000 о/мин (90 степени) | 6000 о/мин (0 степени)/ 4000 о/мин (90 степени) | 6000 о/мин (0 степени)/ 4000 о/мин (90 степени) | 6000 о/мин (0 степени)/ 4000 о/мин (90 степени) |
| Препоручена снага алата за глодање уживо | 5,5/7,5 кв | 5,5/7,5 кв | 5,5/7,5 кв | 5,5/7,5 кв | 5,5/7,5 кв | 5,5 кв |
| Спец. живог алата за млевење | ЕР32 | ЕР32 | ЕР32 | ЕР32 | ЕР32 | ЕР32 |
| Пречник држача алата за бушење | 40 мм | 40 мм | 40 мм | 40 мм | 40 мм | 40 мм |
| Секција држача алата за окретање | 32*32 мм | 32*32 мм | 32*32 мм | 32*32 мм | 32*32 мм | 32*32 мм |
| Таилстоцк | ||||||
| Линеарни тип водилице | бок ваи | бок ваи | бок ваи | бок ваи | бок ваи | бок ваи |
| Макс. Ход репа | 1700 мм | 2200 мм | 3200 мм | 4200 мм | 5200 мм | 6200 мм |
| Пречник пера | Φ180 мм | Φ180 мм | Φ180 мм | Φ180 мм | Φ180 мм | Φ180 мм |
| Потез пера | 150 мм | 150 мм | 150 мм | 150 мм | 150 мм | 150 мм |
| Конус пера задњег стожера | МТ 6# | МТ 6# | МТ 6# | МТ 6# | МТ 6# | МТ 6# |
| Други | ||||||
| Тежина рама машине | 20000кг | 22000кг | 24000кг | 28000кг | 32000кг | 36000кг |
